نرده شیشه ای: ملاحضات طراحی، انواع و مزایا

شیشه با ضخامت مناسب، هنگامی که به عنوان نرده استفاده شود، می تواند به شفافیت فضا کمک کند و در صورت مهندسی صحیح، می تواند عملکرد سازه ای نیز داشته باشد. این نوع نرده به طور کلی در کاربردهای تجاری (مانند مراکز خرید) و ویلاهای خانگی خاص یافت می شود. هدف اساسی یک جان پناه که نرده شیشه ای جایگزین آن می شود، شامل محافظت از افراد در برابر سقوط و کنترل حرکت است.

ملاحظات طراحی اولیه

طراح/معمار باید نیاز به نرده شیشه ای و نوع نرده را با توجه به خطرات احتمالی، کاربری ساختمان و خطرات برای کاربران ساختمان ارزیابی کند.

مشخصات طراحی اولیه ذکر شده در زیر باید در نظر گرفته شود:

1. در ساختمانی که برای چندین منظور استفاده می شود، بسته به موقعیت مکانی، نرده هایی برای شرایط اضطراری یا وخیم یا بیش از یک نوع نرده باید فراهم شود.
2. به طور کلی، زمانی که تغییراتی در سطوح مجاور ایجاد می شود (600 میلی متر در منازل مسکونی، 380 میلی متر در سایر ساختمان ها)، باید نرده ای برای محدود کردن رفت و آمد افراد در نظر گرفته شود.
3. نرده اتخاذ شده باید طوری طراحی شود که خطر افتادن، غلتیدن یا سر خوردن افراد از میان شکاف های نرده را به حداقل برساند.
4. در خانه‌ها و ساختمان‌های دیگر، شکاف‌های نرده نباید بیشتر از 100 میلی‌متر باشند.
5. طراح/معمار باید اطمینان حاصل کند که تمام عناصر سیستم نرده معیارهای ارائه شده در استانداردهای مربوطه قابل اجرا در منطقه را برآورده می کنند.
6. برای ایمنی عمومی، مانع تمام شده نباید لبه های تیز یا برآمدگی داشته باشد که می تواند باعث آسیب به افراد شود.
7. پانل‌های پرکننده و نرده‌ها برای پشتیبانی و محافظت از کاربران در نظر گرفته شده‌اند. آنها باید طوری طراحی شوند که افراد را بدون ایجاد آسیب اضافی ناشی از لبه های تیز، بخش های نازک، لوله های با انتهای باز، جزئیات بیرون زده و غیره مهار کنند.
8. طراحی باید بر اساس بار افقی با توزیع یکنواخت (UDL) در ارتفاع تصوری 1.1 متر بالاتر از سطح کف تمام شده، انجام شود.

انواع نرده شیشه ای

چهار نوع رایج نرده شیشه ای عبارتند از:

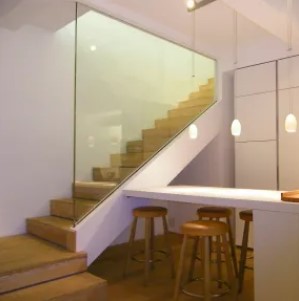

نرده تمام قد

در نرده های تمام قد، شیشه بخشی از یا تمام یک عنصر دیوار را تشکیل می دهد. نرده باید با دقت مطابق با استانداردهای مربوطه قابل اجرا در منطقه طراحی شود.

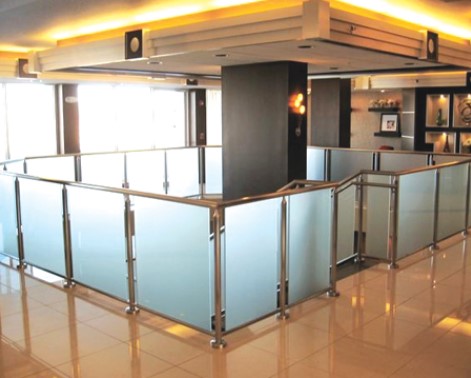

نرده با پانل پرکننده شیشه ای

در این نوع نرده، چارچوب اصلی نرده باید طوری طراحی شود که بارهای وارده به ریل بالایی را تحمل کند و از شیشه برای تشکیل پانل های پرکننده استفاده می شود. با این حال، باید توجه داشت که شیشه از قاب اصلی پشتیبانی نمی کند.

این نوع نرده شیشه ای را می توان به چهار نوع زیر دسته بندی کرد:

1) شیشه فقط روی لبه های عمودی پشتیبانی می شود

این نوع شامل لبه‌های عمودی شیشه است که در کناره‌های هر ستون عمودی قرار می‌گیرند. بنابراین، لبه های بالا و پایین شیشه در معرض دید قرار می گیرند. شیشه ممکن است توسط اتصالات وصله ای که بر روی پایه ها نصب شده اند نیز پشتیبانی شود. در همه موارد، یک دستگیره نرده لازم است.

2) شیشه فقط روی لبه های افقی پشتیبانی می شود

این نوع شامل یک دستگیره نرده در بالا و یک کانال یا یک ریل در پایه شیشه است. در این حالت، دستگیره نرده و شیشه باید طوری طراحی شوند که به ترتیب بار نرده و بار پرکننده را تحمل کنند.

3) شیشه در هر چهار لبه پشتیبانی می شود

در این نوع نرده، شیشه ای که پرکننده نرده را تشکیل می دهد از چهار طرف نگه داشته می شود.

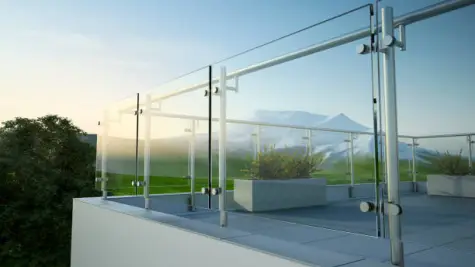

4) شیشه توسط اتصالات وصله / بولت محکم می شود

این سیستم نرده نیاز به دو ردیف بولت دارد تا انحراف پانل را به حداقل برساند. هدف این بست ها انتقال نیروی وارد شده به نرده به ساختار تکیه گاه است.

از آنجایی که این فیکس‌ها سطح محدودی را روی شیشه اشغال می‌کنند و ممکن است تنش‌های زیادی ایجاد کنند، یک مطالعه دقیق برای تعیین ضخامت شیشه، فاصله ثابت و اندازه مناسب ضروری است.

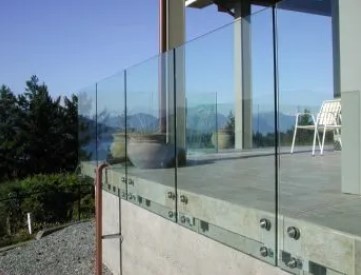

نرده محافظ شیشه ای مستقل

در این نوع نرده شیشه ای، شیشه به گونه ای طراحی شده است که بارهای طراحی را تحمل کند. بنابراین، هر صفحه شیشه ای باید در امتداد لبه پایینی خود به سازه محکم بسته شود، دستگیره نرده به لبه بالایی شیشه متصل شود و هیچ ستون نرده ای نباید وجود باشد. اگر یک نرده مستقل دستگیره نرده نداشته باشد، هر پانل باید بتواند کل بار طراحی مناسب را تحمل کند.

سیستم های براکت

این سیستم ها شاخه ای از سیستم بولت دار هستند که در آن بولت ها بخشی از یک براکت هستند که به کف یا روی یک دال بتنی،سازه فولادی یا چوبی متصل است.

استفاده از این سیستم ها باید به دقت مورد بررسی قرار گیرد زیرا آنها می توانند باعث ایجاد کرنش های بسیار زیاد در شیشه ای که براکت ها در آن قرار دارند، شوند.

طراحی باید تعادل بین ضخامت شیشه و محل براکت را در نظر بگیرد تا یک سیستم مناسب فراهم شود. برخی از سیستم ها ممکن است برای تولید داده های آزمایشی برای توجیه استفاده از آنها طراحی شوند.

مزایای نرده های شیشه ای

مزایای نرده شیشه ای عبارتند از:

1. نرده های شیشه ای به راحتی نگهداری می شوند زیرا دچار پوسیدگی، زنگ زدگی یا زوال نمی شوند.
2. نرده های شیشه ای نیازی به رنگ آمیزی و لکه گیری ندارند که نگهداری آنها را آسان و مقرون به صرفه می کند.
3. پانل های شیشه ای تقریبا نامرئی هستند و منظره ای بدون مانع را ارائه می دهند.
4. نصب نرده شیشه ای ساده است و در عین حال امنیت مطلوبی را ایجاد می کند. آنها در برابر بادهای شدید و سقوط های تصادفی و همچنین آب و هوای نامساعد مقاوم هستند.
5. ساختمان هایی که نرده های شیشه ای دارند به دلیل ماهیت نیمه شفاف شیشه بزرگتر از آنچه هستند به نظر می رسند. این ویژگی ارزش بازاری ساختمان را بالا می برد.
6. استفاده گسترده از سیستم های نرده شیشه ای را می توان به انعطاف پذیری سبک، تنوع و سهولت نصب نسبت داد.
7. این طرح‌های نرده شیشه‌ای بسیار متنوع هستند، زیرا ممکن است در خانه‌ها، محل‌های کار، هتل‌ها و سازه‌های چندخانواری مورد استفاده قرار گیرند.
