درز پلاگ آسفالتی در پل ها: مصالح مورد نیاز، ساخت و آزمایش

درز پلاگ آسفالتی در پل ها: مصالح مورد نیاز، ساخت و آزمایش

درز پلاگ آسفالتی (APJ) نوعی درز انبساط پل است که یک وسیله انبساط عمومی ساده برای پل هایی با حرکت کلی کمتر از 50 میلی متر (2 اینچ) محسوب شده و روی روکش بتن آسفالتی و عرشه سیمانی پرتلند استفاده می شوند. کاربرد این درزها برای پل با حرکت بیش از 50 ± میلی متر از عرض نصب مجاز نیست.

مصالح مورد نیاز

1. چسب مورد استفاده در درز پلاگ آسفالتی باید یک آسفالت ترموپلاستیک اصلاح شده با پلیمر باشد.
2. سنگدانه ها باید خرد، شسته و خشک شوند. همچنین لازم است سنگدانه ها توزین و بسته بندی شوند تا از سردرگمی در محل کار جلوگیری شود.
3. فوم دارای حفرات بسته که به عنوان پرکننده درز انبساط به کار می رود باید بدون گاز باشد و قادر به تحمل دمای نصب بالای چسب آسفالتی باشد (199 درجه سانتیگراد).

ابعاد و تلورانس ها

شکل، اندازه و تلورانس ابعاد باید مطابق با الزامات طراحی باشد. این تلورانس ها باید با مشخصات ساخت و ساز میدانی مطابقت داشته باشند. حداقل ابعاد استاندارد جاسازی 50 × 500 میلی متر است. با این حال، باید توجه داشت که این مقادیر بسته به شرایط میدانی موجود در نوسان هستند.

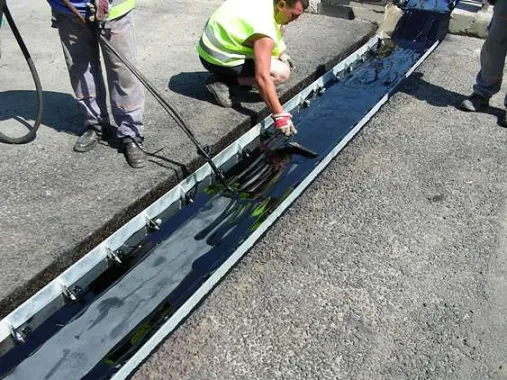

مراحل ساخت درز پلاگ آسفالتی

1. چسب آسفالتی باید تا دمایی که توسط سازنده تعیین شده است گرم شود. مذاب باید مجهز به یک سیستم همزن مداوم و دماسنج های کالیبره شده باشد.
2. سنگدانه باید تا دمای تعیین شده توسط سازنده و در مخلوط کن توصیه شده توسط او گرم شود. یک سنسور دما دیجیتال باید دمای مصالح مشخص شده را کنترل کند.
3. چسب آسفالتی باید با سنگدانه گرم شده با نسبت سنگدانه به چسب آسفالتی که توسط سازنده مشخص شده است مخلوط شود.
4. چسب آسفالتی و سنگدانه های مشخص شده را می توان از قبل اندازه گیری و بسته بندی کرد و در محل در واحد اختلاط توصیه شده توسط سازنده حرارت داد.
5. سنگدانه باید قبل از قرار گرفتن در محل درز به طور کامل با یک چسب پوشانده شود.
6. پرکننده درز انبساط به صورت فوم دارای حفرات بسته باید در عمقی بیشتر از عرض شکاف در آن قرار گیرد.
7. برای تضمین یک اتصال ضد آب در زیر صفحه پل، شکاف درز را با یک چسب آسفالتی پر کنید تا زمانی که چسب به داخل شکاف منطبق جاری شود.

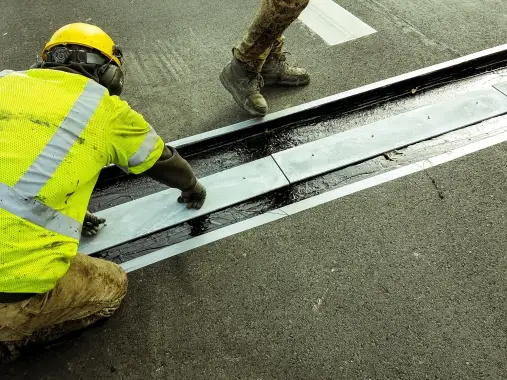

8. صفحه پل باید از جنس آلومینیوم یا فولاد نرم باشد، حداقل 6 میلی متر ضخامت و 200 میلی متر عرض داشته باشد، حداقل در فواصل 1.2 متری بریده شده باشد و در صورت لزوم با تمام طول شکاف درز انبساط هم مرکز باشد. در صورت لزوم، صفحه پل باید دارای سوراخ های از پیش حفر شده درفواصل 300 میلی متری در مرکز برای پین های مکان یابی باشد.
9. چسب آسفالتی مخلوط و گرم شده و سنگدانه مشخص شده گرم شده باید در شکاف آماده قرار داده شوند.
10. در صورت لزوم، گل میخ های مکان یابی که برای قرار دادن صفحه پل استفاده می شوند، باید میخ های گالوانیزه 16d یا بزرگتر باشند.
11. چسب آسفالتی مخلوط و گرم شده و سنگدانه باید به صورت طولی و عرضی نسبت به درزها با استفاده از یک غلتک یا با تراکم صفحه ای با حداقل نیروی گریز از مرکز 15 کیلو نیوتن فشرده شوند.
12. در مواردی که سطح ضد لغزش مورد نیاز است، سطح درز پلاگ آسفالتی باید قبل از پخش مواد ضد لغزش مطابق با دستورالعمل های کتبی سازنده گرم شود.

نمونه گیری از مصالح آزمایش

1. یک پیمانه آسفالت اصلاح شده پلیمری ترموپلاستیک باید حداکثر 19100 کیلوگرم باشد. قبل از حمل و نقل مصالح، باید نمونه های تصادفی از پیمانه تهیه شود. در صورت وجود تعداد زیادی پیمانه در محموله، باید از هر پیمانه یک نمونه تهیه شود.
2. یک نمونه آزمایش باید شامل حداقل 1.4 کیلوگرم آسفالت اصلاح شده پلیمری ترموپلاستیک باشد که از تأسیسات سازنده تهیه می شود.
3. یک پیمانه نباید بیش از 20000 کیلوگرم از سنگدانه مشخص شده داشته باشد. هر محموله مصالح دارای نمونه ای از پیمانه است که به طور تصادفی انتخاب می شود.
4. نمونه مورد استفاده برای تجزیه و تحلیل اندازه و دانه بندی باید شامل حداقل 23 کیلوگرم از سنگدانه مشخص شده باشد.
5. یک لات باید شامل حداکثر 305 متر برای پرکننده درز انبساط به صورت فوم دارای حفرات بسته باشد.
6. نمونه مورد استفاده برای آزمایش باید شامل حداقل 300 میلی متر از پرکننده درز انبساط فوم دارای حفرات بسته باشد.

روش‌های آزمایش

لوازم

1. نفوذ سنج/مخروط

مجموع وزن متحرک مخروط و ملحقات باید0.1  150

 گرم باشد.

2. اتاق سرد

محفظه سرد باید بتواند دمای آزمایش سرد مورد نیاز را در 61.1 درجه سانتیگراد حفظ کند.

آماده سازی نمونه

1. بخشی از چسب آسفالتی آماده شده را در سه قوطی 177 میلی لیتری به ابعاد تقریباً 69 میلی متر قطر و 44 میلی متر عمق بریزید و آن ها را تا لبه پر کنید.
2. به نمونه های آزمایشی اجازه دهید تا با توجه به مشخصات مواد خود عمل آوری شوند.

روند

1. سه نمونه آزمایش و سه مخروط را به مدت حداقل 4 ساعت در محفظه سرد در دمای 18 درجه سانتیگرارد قرار دهید.
2. یک نمونه و مخروط از محفظه سرد خارج می شوند و محل آن در شعاع 120 درجه بلافاصله در نیمه راه بین مرکز و خارج از نمونه آزمایش تعیین می شود.
3. اطمینان حاصل کنید که راس مخروط دقیقاً در نقطه ای از نمونه آزمایشی که معرف مصالح است و عاری از گرد و غبار، آب، حباب یا سایر مواد خارجی است، قرار دارد.
4. برای نمونه های دوم و سوم، روند توضیح داده شده در بالا را تکرار کنید.

گزارش آزمایش

میانگین سه نتیجه محاسبه شده و به عنوان میزان نفوذ در نمونه بر حسب میلی متر ثبت می شود.
