طراحی، انواع و مزایای پل‌های طره ای

پل‌های طره‌ای یا کنسولی از شگفتی‌های چشمگیر مهندسی هستند که قرن‌ها برای طی کردن فواصل طولانی بدون نیاز به تکیه‌گاه در وسط راه، مورد استفاده قرار گرفته‌اند. پل‌های طره‌ای برخلاف پل‌های تیری سنتی، به سازه‌های متعادلی متکی هستند که از پایه‌ها به سمت بیرون امتداد می‌یابند و این ویژگی آنها را برای دره‌های عمیق، رودخانه‌ها و مناطق شهری که استفاده از تکیه‌گاه‌های میانی امکان‌پذیر نیستند، ایده‌آل می‌کند. در این مقاله، نحوه عملکرد پل‌های کنسولی، انواع مختلف آنها، نمونه‌های معروف، و همچنین مزایا و معایب این طراحی منحصر به فرد برای پل را بررسی خواهیم کرد.

پل طره‌ای چیست؟

پل طره‌ای یا کنسولی پلی است که با استفاده از طره‌ها، یعنی تیرهای افقی که فقط در یک انتها پشتیبانی می‌شوند، ساخته می شود. این پل‌ها برای گسترش بازوهایی (کنسول‌ها) که در مرکز به هم می‌رسند یا از یک دهانه معلق پشتیبانی می‌کنند، از پایه‌های نگهدارنده استفاده می‌کنند.

اجزای اصلی یک پل طره‌ای

• 1 -  بازوی نگهدارنده - بخشی از پل که به پایه متصل می‌شود.
• 2 - بازوی طره‌ای – بخش برآمده‌ای که به سمت بیرون امتداد می‌یابد.
• 3 - دهانه معلق – (در صورت وجود) بخش مرکزی است که توسط دو بازوی طره‌ای پشتیبانی می‌شود.
• 4 - پایه‌ها – تکیه‌گاه‌های عمودی قوی که وزن پل را نگه می‌دارند.
•

پل طره‌ای چگونه کار می‌کند؟

پل‌های طره‌ای وزن را از طریق نیروهای متعادل توزیع می‌کنند: بازوی نگهدارنده محکم به پایه متصل شده است. بازوی کنسولی به سمت بیرون امتداد می‌یابد و بار را متعادل می‌کند. اگر دهانه معلق وجود داشته باشد، دو بازوی کنسولی را بدون تماس با زمین به هم متصل می‌کند. این طراحی اجازه می دهد که دهانه های بلندتری نسبت به پل‌های تیری سنتی داشته باشیم و در عین حال نیاز به تکیه‌گاه‌های مرکزی را به حداقل می‌رساند.

انواع پل‌های طره‌ای

پل‌های طره‌ای در اشکال مختلفی عرضه می‌شوند که هر کدام برای نیازهای خاصی مناسب هستند:

۱- پل طره ای ساده

یک تیر تکی از یک پایه بدون دهانه معلق امتداد می‌یابد. این نوع پل برای دهانه‌های کوتاه‌تر، مانند پل‌های عابر پیاده، استفاده می‌شود.

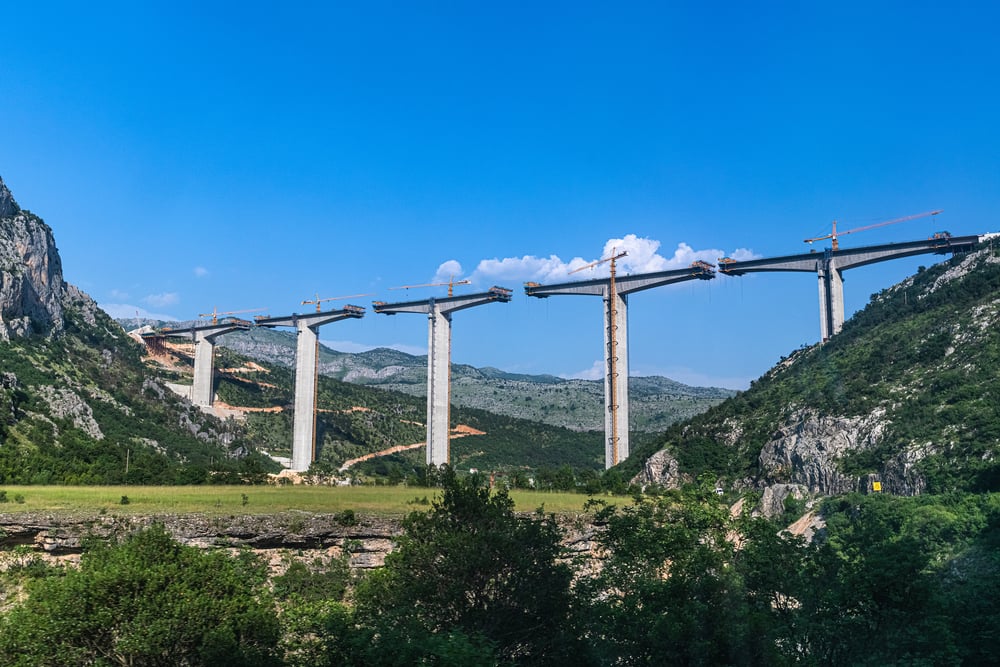

۲-پل طره ای متعادل

دو بازوی طره ای از پایه‌ها امتداد یافته و در مرکز به هم می‌رسند. این نوع پل برای پل‌های بزرگراه و راه‌آهن رایج است.

۳-پل طره ای دهانه معلق

این پل دارای یک دهانه مرکزی است که توسط دو بازوی طره ای نگه داشته می‌شود و امکان پل زدن برای مسافت‌های بسیار طولانی را فراهم می‌کند (به عنوان مثال، پل کبک در کانادا)

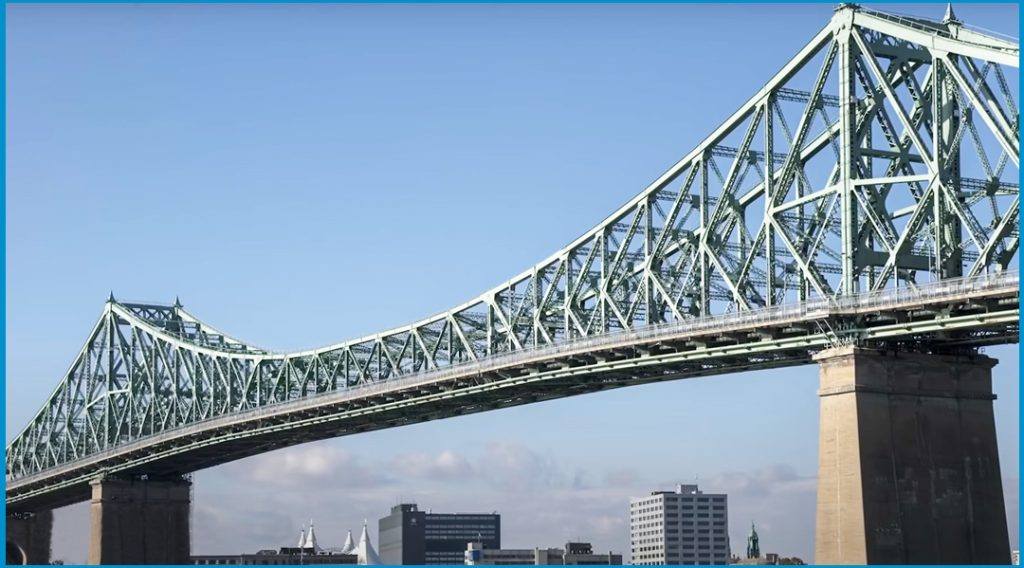

۴-پل طره ای خرپایی

این پل برای استحکام بیشتر از یک چارچوب خرپایی فولادی استفاده می‌کند. این روش در ساخت پل‌های اوایل قرن بیستم محبوب بود.

پل‌های طره ای معروف در سراسر جهان

چند نمونه پل طره‌ای نمادین که این شاهکار مهندسی را به نمایش می‌گذارند، عبارتند از:

مزایای پل‌های طره ای

1 - دهانه‌های بلند  : پل های طره‌ای می‌توانند بدون تکیه‌گاه‌های میانی از رودخانه‌های عریض و دره‌های عمیق عبور کنند.

2 - قوی و بادوام : پل های طره‌ای بارهای سنگین، از جمله قطارها و وسایل نقلیه بزرگ را تحمل می‌کنند.

3 - بدون نیاز به پایه‌های مرکزی : پل های طره‌ای برای آب‌های عمیق یا پرسرعت ایده‌آل هستند.

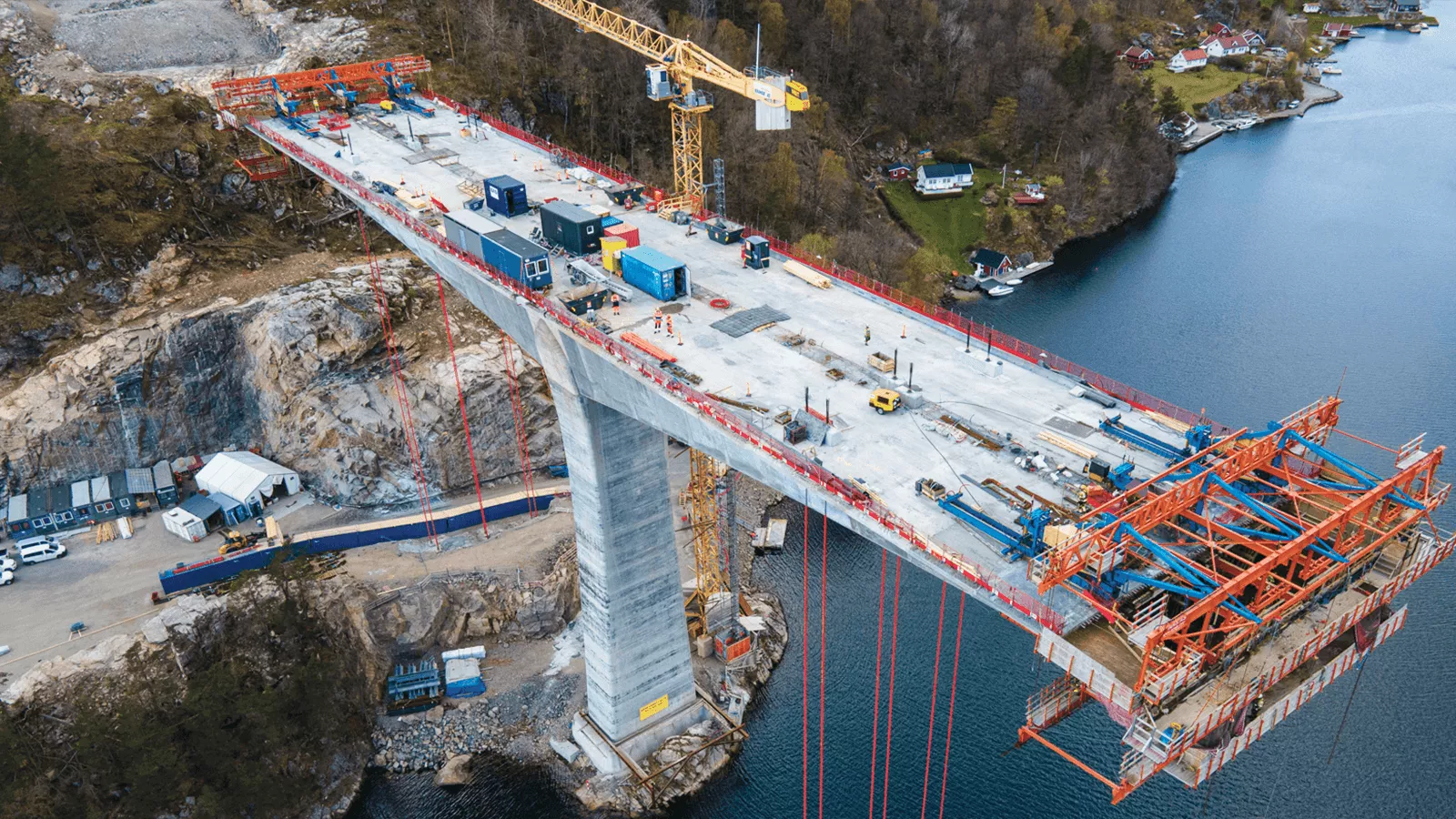

4 - ساخت آسان‌تر روی موانع : پل های طره‌ای از پایه‌ها به سمت بیرون ساخته می‌شوند و خطرات را در نواحی دشوار کاهش می‌دهند.

معایب پل‌های طره‌ای

1 - طراحی پیچیده : پل های طره‌ای برای متعادل کردن نیروها نیاز به مهندسی دقیق دارند.

2 - هزینه‌های ساخت بیشتر : پل های طره‌ای مصالح و نیروی کار بیشتری نسبت به پل‌های تیری ساده نیاز دارند. انعطاف‌پذیری محدود - اصلاح پل های طره‌ای پس از ساخت، دشوار است.

سوالات متداول درباره پل‌های طره‌ای

1- طولانی‌ترین پل طره‌ای جهان کدام است؟

پل کبک در کانادا با دهانه اصلی 549 متر، رکورددار است.

2- آیا امروزه هنوز پل‌های طره‌ای ساخته می‌شوند؟

بله، اما کمتر از پل‌های کابلی یا معلق برای دهانه‌های بسیار طولانی رایج هستند.

3- پل‌های طره‌ای چگونه در برابر زلزله مقاومت می‌کنند؟

این پل ها سفت و محکم هستند، اما طرح‌های مدرن آنها برای مقاومت در برابر فعالیت‌های لرزه‌ای انعطاف‌پذیری دارند.

4-چرا در پل‌های طره‌ای از خرپا استفاده می‌شود؟

خرپاها در عین کاهش وزن، استحکام را افزایش می‌دهند و پل را کارآمدتر می‌کنند.

5- آیا می‌توان از پل‌های طره‌ای برای راه‌آهن استفاده کرد؟

با خیال راحت! بسیاری از پل‌های راه‌آهن از طرح‌های طره‌ای برای استحکام خود استفاده می‌کنند.

نکات پایانی

پل‌های طره‌ای گواهی بر نبوغ انسان هستند و به ما امکان می‌دهند مسافت‌های طولانی را بدون تکیه‌گاه‌های میانی طی کنیم. اگرچه این پل ها به مهندسی دقیق و هزینه‌های بالاتری نیاز دارند، اما استحکام و دوام شان، آنها را به انتخابی ارجح برای نواحی چالش‌برانگیز تبدیل می‌کند.

نویسنده: ار راهول کوشواها
